Адаптер солнечных панелей DJI Power MPPT

Солнечная зарядка для станции DJI Power

DJI Power MPPT — адаптер для подключения совместимых солнечных панелей к станциям Power 2000, Power 1000 V2, Power 1000 и Power 500. Панели подключаются к его XT60-входам; модуль соединяется со станцией через SDC.

С ним энергия солнца поступает в аккумулятор станции, которую можно использовать для питания вашей техники в пределах её возможностей.

Что делает MPPT

MPPT означает отслеживание точки максимальной мощности. Модуль управляет солнечным входом, помогая получать энергию от панели при меняющейся освещённости. Солнце и положение панели всё равно влияют на результат: адаптер не гарантирует постоянную паспортную мощность.

Выберите панели с подходящими параметрами

У модуля три XT60-входа. Производитель допускает до трёх подходящих панелей с соблюдением общего предела. Для панелей сторонних марок DJI указывает напряжение холостого хода ниже 30 В, мощность каждой — не выше 200 Вт. Номинальный диапазон входа модуля — 12–30 В постоянного тока.

Суммарный предел модуля — до 400 Вт, с Power 500 — до 300 Вт. Одна линия — до 200 Вт и 10 А; суммарный входной ток трёх линий — до 20 А. Соблюдайте пределы конкретной станции, адаптера и панелей.

Для выбранных панелей LINKSOLAR/IBCPOWER по 200 Вт DJI указывает одну или две панели на модуль. Три входа не означают, что разрешено подключить три панели по 200 Вт.

Весь комплект подключения

Для панели с MC4-разъёмами требуется кабель MC4–XT60. В официальных комплектах LINKSOLAR 200 Вт и IBCPOWER 200 Вт он уже указан. Станция, панели и MC4–XT60 в комплект самого MPPT-модуля не входят.

Совместимый набор с Power 2000 и гибкой панелью стоит 123 600 ₽, со складной — 128 400 ₽. Эти суммы включают одну панель и один модуль; кабель указан в комплекте каждой выбранной панели.

Комплектные кронштейны нужны для работы

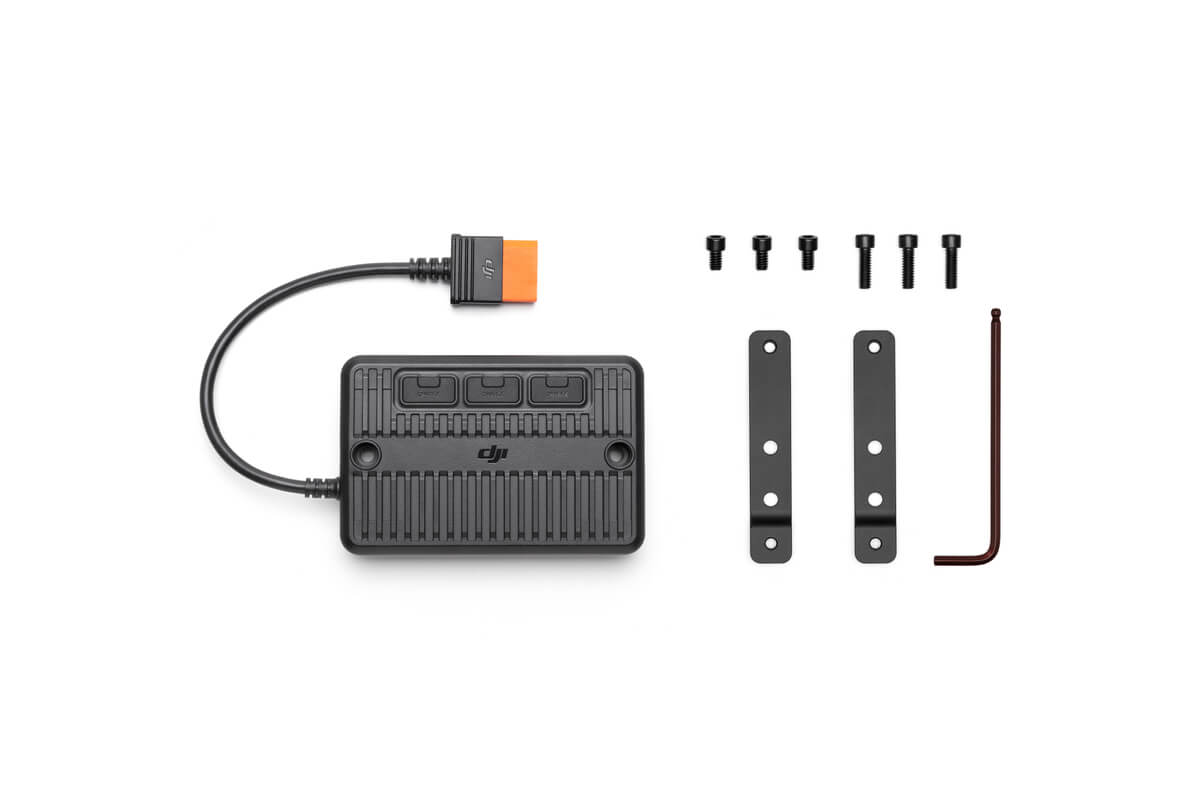

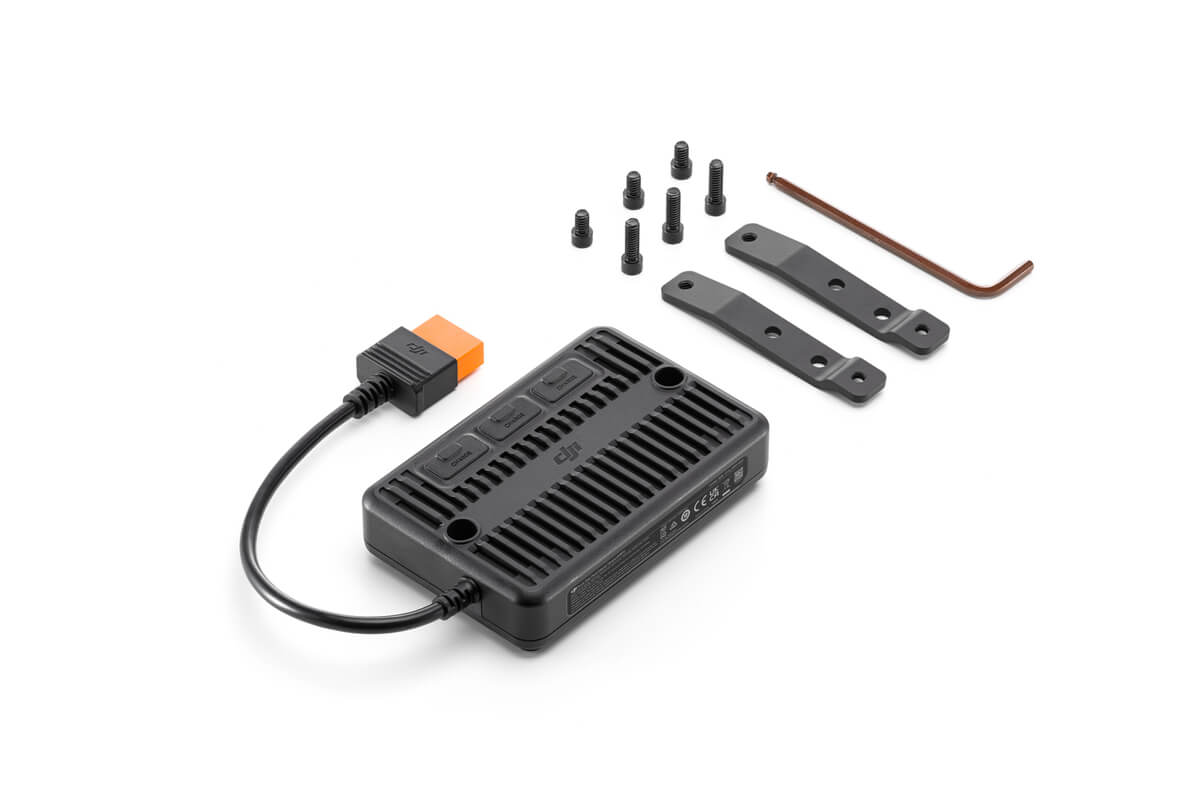

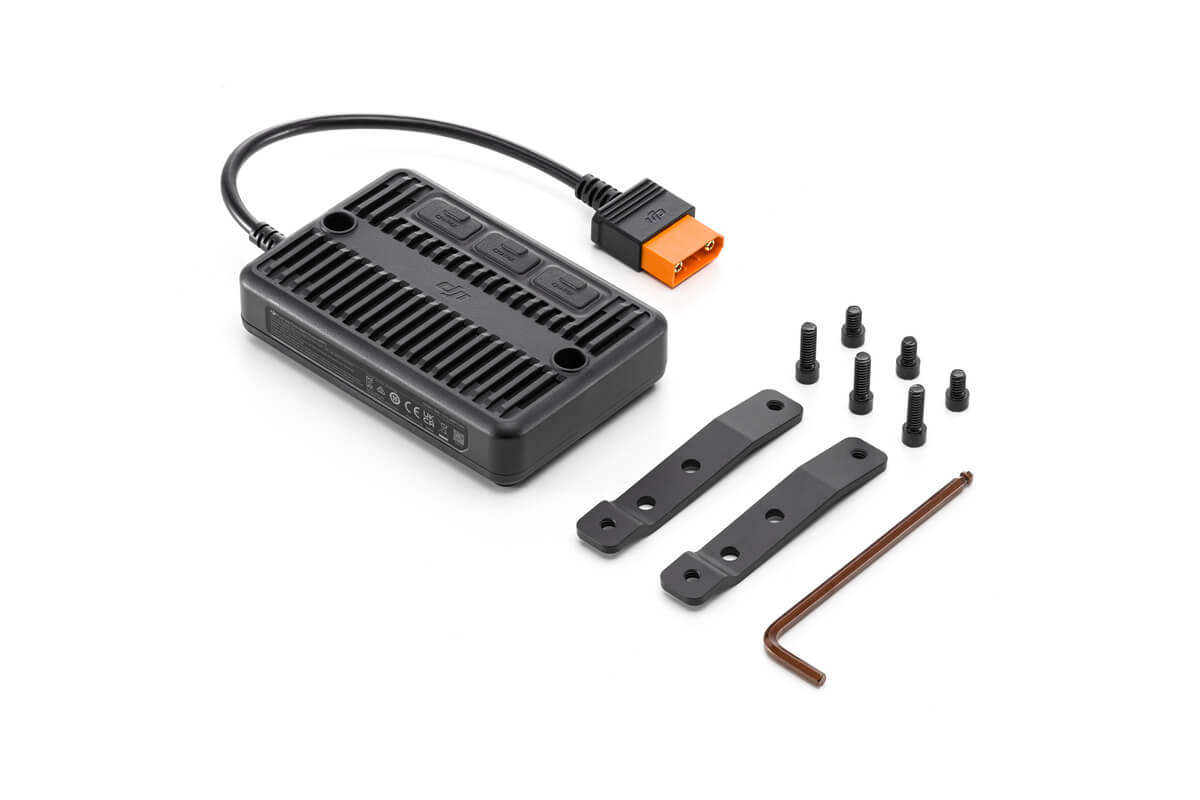

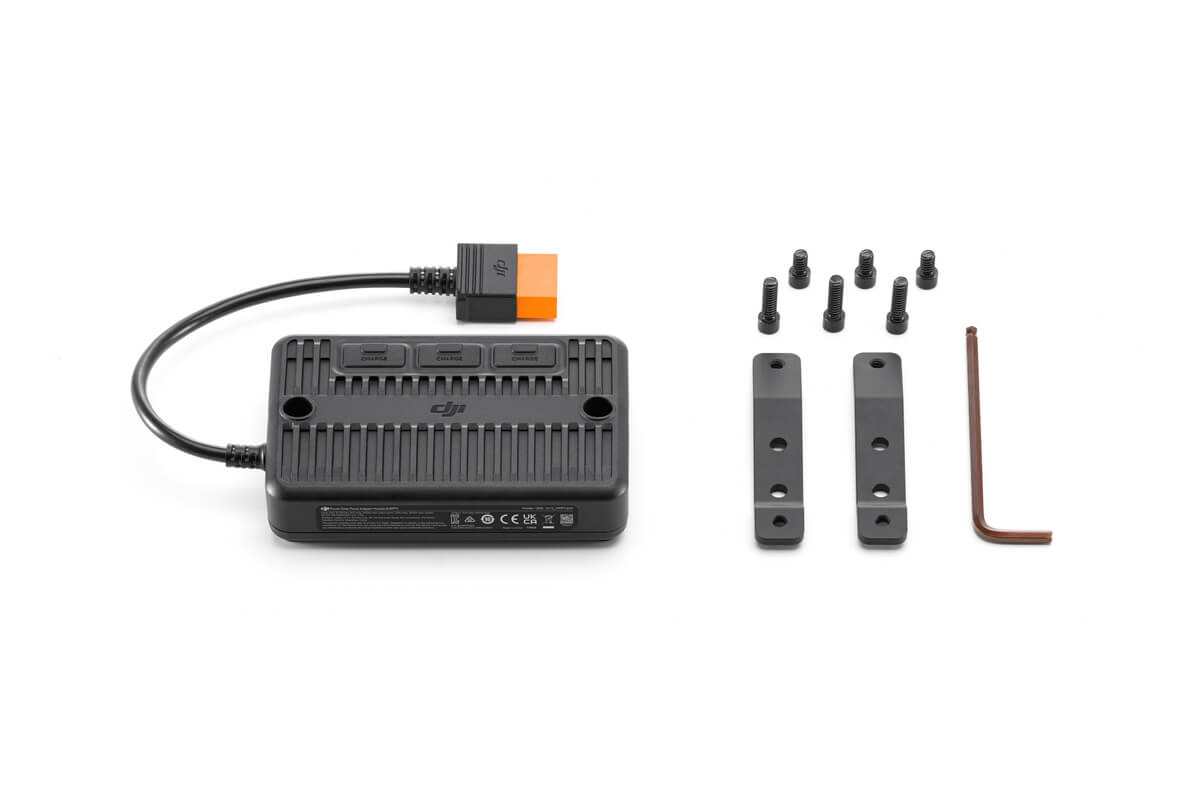

DJI требует установить включённый металлический кронштейн для отвода тепла при использовании солнечных панелей с MPPT. В коробке: модуль — 1 шт., металлические кронштейны — 2 шт., шестигранный ключ с шаровым концом — 1 шт., винты 10 мм — 3 шт. и винты 20 мм — 3 шт.

Способ установки и выбор крепежа сверяйте с руководством. Рабочий диапазон температуры модуля — от −10 до +45 °C.

Первое подключение и уход

1. Сверьте совместимость станции и параметры панели, включая напряжение холостого хода.
2. Осмотрите провода и контакты, установите комплектный теплоотводящий кронштейн по инструкции.
3. Подключите панели к XT60-входам через подходящие кабели, затем модуль к станции в порядке из руководства DJI.
4. Проверьте входную мощность на дисплее станции.
5. При низкой мощности проверьте освещённость, тени и соединения. При перегреве или ошибке прекратите использование и действуйте по инструкции.

Содержите контакты чистыми, избегайте натяжения проводов и перекрытия охлаждения. Храните оборудование сухим. Защита панели от воды не распространяется автоматически на MPPT и станцию.
