Солнечная зарядка DJI Power: как собрать комплект
Что нужно для солнечной зарядки DJI Power: сравниваем панели, объясняем MPPT, кабель и состав набора без лишних покупок.
Солнечная панель пополняет аккумулятор электростанции днём, а станция питает вашу технику от накопленной энергии. Для DJI Power 2000 и Power 1000 V2 в нашем каталоге есть две панели 200 Вт, модуль MPPT и кабель MC4–XT60. Разберём, какие компоненты нужны и какой формат панели выбрать.
- Для солнечной зарядки выбранными панелями нужен DJI Power MPPT.
- Один MC4–XT60 уже входит в комплект складной IBCPOWER и гибкой LINKSOLAR.
- 200 Вт — паспортный максимум панели, а не постоянная мощность в любую погоду.
- Готовый состав можно выбрать в разделе солнечной зарядки DJI Power.
Как устроен комплект солнечной зарядки?
Панель соединяется со станцией через кабель и MPPT-модуль. У каждого компонента своя роль: панель получает энергию света, кабель соединяет разъёмы, адаптер управляет солнечной зарядкой, батарея станции сохраняет энергию.
- 1. Панель
- 2. MC4–XT60
- 3. MPPT
- 4. DJI Power
MC4–XT60 соединяет MC4-разъёмы панели с XT60-входом DJI Power MPPT. Модуль подключается к совместимому SDC-порту Power 2000 или Power 1000 V2 по инструкции DJI. Это отдельные компоненты: кабель не выполняет функцию MPPT.
Складная или гибкая панель — что выбрать?

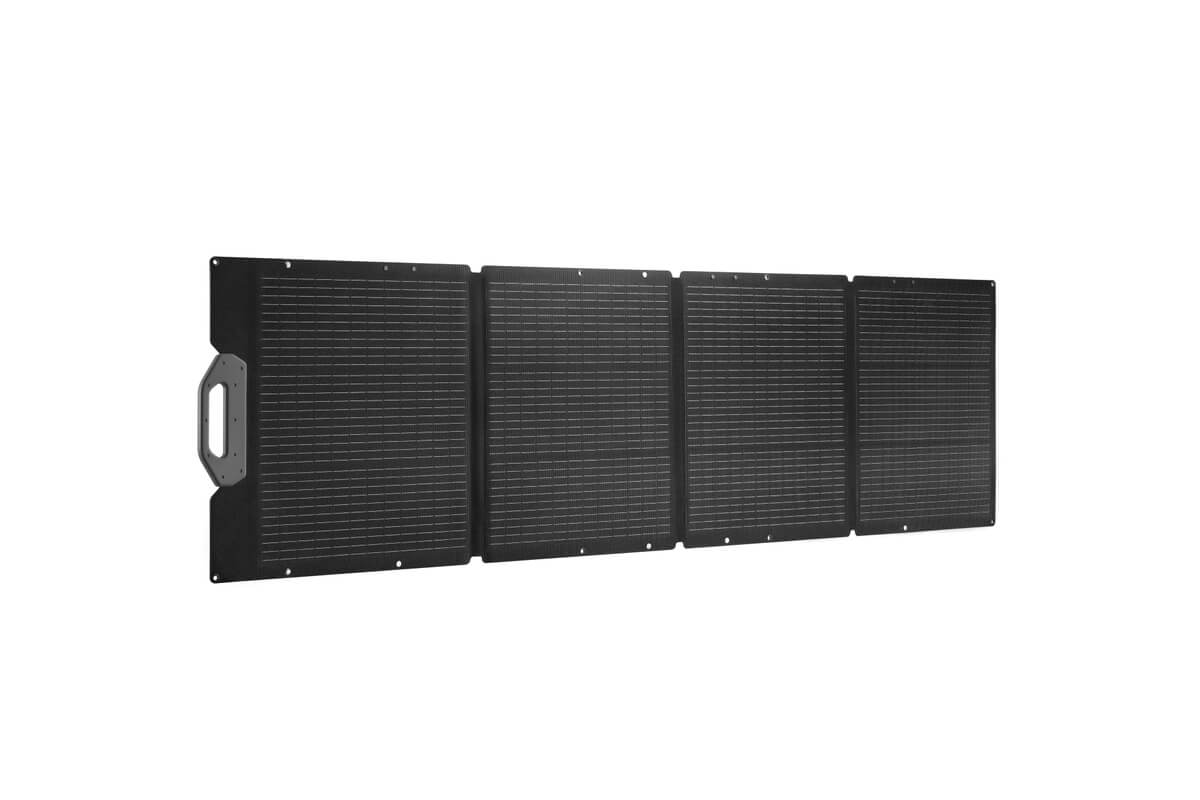

Для перевозки и временной стоянки — складная IBCPOWER
Складная панель IBCPOWER 200 Вт для DJI Power раскладывается на секции и имеет регулируемую опору. Это удобный формат для кемпинга, дачи и выездной работы: можно менять положение относительно солнца, затем сложить панель для перевозки. Масса — около 8,25 кг; размер в сложенном виде — 610 × 608 × 45 мм.
Для подходящей поверхности — гибкая LINKSOLAR
LINKSOLAR 200 Вт предназначена для продуманной установки на подходящую поверхность. Производитель показывает автодом, крышу и балкон. Панель весит около 3,2 кг, сама гибкая часть имеет толщину 2 мм; габариты с распределительной коробкой — 1466 × 783 × 24 мм. Допустимый изгиб, крепление и нагрузку на поверхность проверяйте по инструкции.
Оба варианта имеют заявленный максимум 200 Вт. Выбор формата зависит прежде всего от перевозки, монтажа и возможности расположить панель без затенения.
Какие ограничения MPPT нужно учитывать?
Совпадения разъёмов недостаточно: важны напряжение, ток и мощность. Для сторонней панели DJI требует напряжение холостого хода ниже 30 В и мощность не выше 200 Вт на панель. У модуля предел до 200 Вт на канал и до 400 Вт суммарно. Подключайте панели только в разрешённой руководством конфигурации.
Установите комплектный металлический теплоотводящий кронштейн MPPT по инструкции. Не собирайте произвольные последовательные или параллельные соединения: напряжение и ток могут выйти за допустимые пределы. Для двух выбранных панелей используйте схему, которую производитель допускает для вашей станции и модуля.
Эта статья разбирает Power 2000 и Power 1000 V2 из нашего каталога. Переносить адаптер DJI на станции Jackery, ALLPOWERS, ARTELV или FORIEC только из-за похожего разъёма нельзя: у них собственные требования к солнечному входу.
Сколько энергии даст панель 200 Вт?
Результат зависит от освещения и положения панели. Паспортный максимум не означает постоянные 200 Вт весь день. Облака, тени, угол к солнцу, сезон и ограничения зарядной системы меняют входную мощность.
Для ориентира 200 Вт × 4 часа = 800 Вт·ч до потерь — только расчёт при условной постоянной мощности, а не прогноз для Самары или обещание производителя. На практике смотрите входную мощность на экране станции и планируйте запас под расход своих приборов.
Батарея Power 2000 хранит 2048 Вт·ч. Деление 2048 на 200 даёт 10,24 часа без потерь и изменения солнца. Реальная полная зарядка одной панелью займёт больше времени и может потребовать нескольких дней, поэтому солнечная панель — дополнение к планированию энергии, а не гарантия ежедневного полного заряда.
Для холодильника и ноутбука важен суточный баланс: сколько они расходуют и сколько панель успевает вернуть. Подробный расчёт нагрузки есть в руководстве по выбору электростанции.
Как подготовиться к подключению и сохранить оборудование?
- Сверьте точную модель станции, панель, кабель и адаптер с их руководствами.
- Осмотрите корпус, провода и разъёмы; повреждённое оборудование не используйте.
- Разместите панель без тени и закрепите её разрешённым способом. Станция и MPPT должны работать в допустимых для них условиях.
- Установите теплоотводящий кронштейн и соедините компоненты в порядке инструкции DJI.
- Проверьте входную мощность на дисплее. При низком показателе сначала оцените свет, тени, положение и соединения.
Защита панели не распространяется автоматически на станцию, адаптер и разъёмы. Не оставляйте всю систему под дождём только потому, что у панели указан класс IP. Не натягивайте кабели, не наступайте на секции и не перегибайте гибкую панель за допустимые пределы. Перед очисткой отключите оборудование по инструкции.
Что положить в заказ для полного комплекта?
Станции ещё нет
- DJI Power 2000 или DJI Power 1000 V2 — выберите запас энергии и мощность под свою технику.
- Складная IBCPOWER 200 Вт или гибкая LINKSOLAR 200 Вт.
- Модуль DJI Power MPPT.
Станция уже есть
Для совместимой Power 2000 или 1000 V2 понадобятся выбранная панель и MPPT. Один MC4–XT60 уже указан в официальном комплекте каждой из этих панелей; отдельный кабель нужен для замены или для другой подходящей панели без такого кабеля.
Актуальные цены, состав и условия получения в Самаре смотрите в разделе солнечной зарядки DJI Power и карточках компонентов. Остальные станции представлены в общем каталоге.
Что ещё важно знать перед выбором?
Нужен ли MPPT, если есть кабель MC4–XT60?
Да, для рассмотренной схемы с Power 2000 или 1000 V2 кабель и адаптер выполняют разные задачи. MC4–XT60 соединяет разъёмы, а DJI Power MPPT управляет солнечной зарядкой и подключается к станции через совместимый SDC-порт. Наличие одного кабеля не заменяет адаптер и не разрешает подключать панель произвольным способом.
Нужно ли покупать кабель дополнительно к панели?
В официальной комплектации выбранных IBCPOWER 200 Вт и LINKSOLAR 200 Вт указан один MC4–XT60. Не добавляйте второй только для сборки одного такого комплекта. Отдельная карточка кабеля нужна для замены либо для подходящей панели, в комплекте которой соединителя нет. MPPT и станция приобретаются отдельно.
Подойдёт ли одна панель 200 Вт для холодильника и ноутбука?
Это определяется расходом энергии за сутки и солнечной выработкой в ваших условиях. Холодильник работает циклами, ноутбук меняет потребление, а панель зависит от погоды и тени. Рассчитайте расход, заложите запас батареи и оцените фактический вход станции. Без этих данных обещать непрерывную автономность одной панелью нельзя.
Можно ли заряжать электростанцию ночью?
Солнечная панель не вырабатывает энергию без солнечного света. Ночью приборы могут работать от заряда, накопленного станцией ранее. Другие способы зарядки — сеть или совместимое автомобильное оборудование — зависят от модели и выбранных аксессуаров. Планируйте вечерний остаток с учётом техники, которую нужно питать до следующего дня.
Можно ли подключить любую панель с MC4?
Разъём MC4 — только часть проверки. Нужны допустимые напряжение холостого хода, ток и мощность, подходящий кабель и разрешённая схема подключения. Для сторонних панелей DJI указывает напряжение ниже 30 В и не более 200 Вт на панель. До подключения сопоставьте характеристики панели с руководством MPPT и вашей станции.
Гибкую панель можно просто положить на крышу автодома?
Установка должна соответствовать инструкции панели и условиям поверхности. Проверьте крепление, допустимый изгиб, механическую нагрузку и отсутствие затенения. Производитель показывает такой сценарий для LINKSOLAR, но фотография не заменяет требования монтажа. Провода не должны быть пережаты или натянуты, а станция и адаптер требуют собственных условий эксплуатации.
